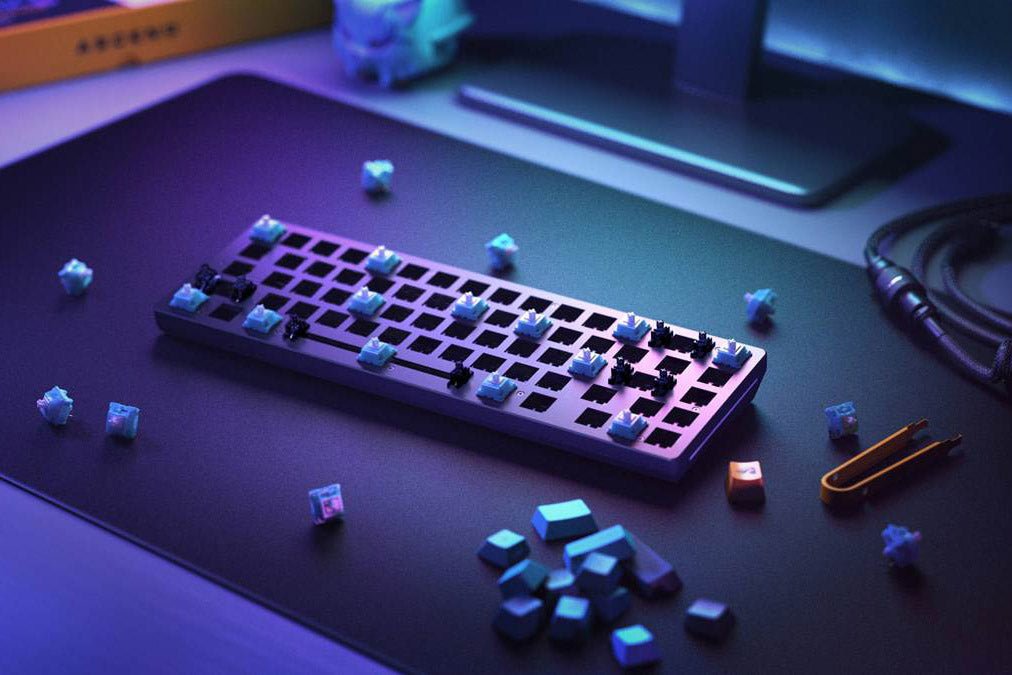

Hướng dẫn thay stab Glorious GSV2 cho bàn phím cơ Glorious GMMK 2 | Phong Cách Xanh

Bàn phím cơ Glorious GMMK 2 tương thích với stab GSV2 kiểu PCB mount. bài viết này sẽ hướng dẫn bạn từng bước để tháo bàn phím GMMK 2, chuẩn bị và lắp đặt stab GSV2 và lắp tất cả trở lại với nhau. Các bạn hãy chú ý từng bước để quá trình thực được diễn ra nhanh và suông sẻ nha.

Chuẩn bị dụng cụ

  • Tua vít đầu Philips cỡ #00
  • Nhíp hoặc một mảnh nhựa
  • Keycap puller
  • Switch puller
  • Stab Glorious GSV2
  • (Tùy chọn) đĩa để phân loại ốc

Tháo rời bàn phím Glorious GMMK 2

1. Dùng keycap puller tháo toàn bộ keycap.

Hướng dẫn lắp stab Glorious GSV2

2. Tháo toàn bộ switch bằng switch puller.

Hướng dẫn lắp stab Glorious GSV2

3. Định vị và tháo tất cả ốc trên top frame. Dòng Compact 65% có 11 ốc, dòng Fullsize 96% có 17 ốc.

Hướng dẫn lắp stab Glorious GSV2

4. Tháo stab đang có sẵn.

Nhấn vào lẫy khóa bằng nhíp.

Hướng dẫn lắp stab Glorious GSV2

Lật đầu stab lên, làm tương tự với bên còn lại rồi nhấc ra khỏi bàn phím.

Hướng dẫn lắp stab Glorious GSV2

Hướng dẫn lắp stab Glorious GSV2

Lưu ý: với stab ở spacebar, phần lẫy khóa được quay xuống dưới.

5. Từ phần đáy, nhẹ nhàng lật ngược top frame theo hướng ngược lại với thân dưới.

Hướng dẫn lắp stab Glorious GSV2

6. Tháo băng keo dán che đầu cắm kết nối và cẩn thân tháo đầu cắm ra khỏi PCB.

Hướng dẫn lắp stab Glorious GSV2

7. Để đáy bàn phím qua một bên.

8. Tháo băng dính che 4 ốc kết nối PCB với top frame bằng nhôm và tháo ốc ra.

Hướng dẫn lắp stab Glorious GSV2

9. Lật PCB lên khỏi phần khung kim loại. Đặt plate và foam qua một bên.

Hướng dẫn lắp stab Glorious GSV2

10. Xác định vị trí gắn của các stab PCB mount. Kích thước 65% cần 4 stab, fullsize 96% cần 6 stab.

Hướng dẫn lắp stab Glorious GSV2

Chuẩn bị các thanh stab

1. Mở hộp stab Glorious GSV2.

Hướng dẫn lắp stab Glorious GSV2

2. Lấy 2 stem, 2 housing và 1 wire cho mỗi bộ stab.

Lưu ý: trước khi bắt đầu lắp ráp stab bạn nên lube wire và housing để có âm thanh và độ mượt tốt nhất.

3. Cho stem vào bên trong housing. Hãy chắc chắn rằng mặt có 2 lỗ của stem hướng về phần có lỗ bên hông housing.

Hướng dẫn lắp stab Glorious GSV2

4. Cho wire vào lỗ ở mặt hông của housing xuyên qua lỗ ở dưới của stem

  • Khi wire đã vào, xoay và nhấn wire vào lẫy khóa trên housing.
  • Nhấn một lực vừa đủ cho đến khi nghe thấy tiếng tách.
  • Lắc nhẹ wire lên xuống để chắc chắn wire đã vào lẫy khóa và stab lên xuống bình thường.

5. Làm lại các bước từ 2 đến 4 cho đến khi tất cả stab được lắp ráp hoàn chỉnh.

Hướng dẫn lắp stab Glorious GSV2

Lắp đặt stab

1. Định vị các lỗ gắn stab trên PCB.

Hướng dẫn lắp stab Glorious GSV2

2. Trượt phần móc vào lỗ to của chỗ gắn stab trên PCB, lỗ nhỏ là lỗ bắt vít.

Hướng dẫn lắp stab Glorious GSV2

3. Nhấn stab vào đúng lỗ của nó.

4. Chắc chắn stab đã nằm chắc chắn và chính xác trên PCB.

Hướng dẫn lắp stab Glorious GSV2

5. Chuẩn bị số lượng ốc và vòng đệm tương ứng với số housing.

Hướng dẫn lắp stab Glorious GSV2

6. Gắn từng ốc vào lỗ ốc của stab vào mặt sau housing.

Hướng dẫn lắp stab Glorious GSV2

7. Kiểm tra âm thanh và hoạt động của từng stab bằng cách gắn thử switch và keycap trước khi tiếp tục.

Lắp lại bàn phím GMMK 2

1. Lật PCB và đặt trở lại top frame cùng với foam.

2. Lắp lại 4 ốc cố định PB với frame. Dùng băng keo trước đó dán lại lỗ ốc.

3. Cầm khối frame + PCB bạn đã lắp lại lên bằng tay không thuận.

4. Dùng tay thuận nhẹ nhàng gắn lại đầu gắn nối vào mạch. Sau đó dán lại băng keo.

Hướng dẫn lắp stab Glorious GSV2

5. Đặt PCB và frame lên đáy bàn phím, luồng dây cẩn thận vào rãnh và bắt lại tất cả ốc.

6. Gắn lại switch và keycap. Trong lúc gắn lại switch cẩn thận không làm cong các chân kim loại.

Đến đây bạn đã hoàn thành tất cả các bước lắp đặt stab mới lên bàn phím Glorious GMMK 2 của bạn!
