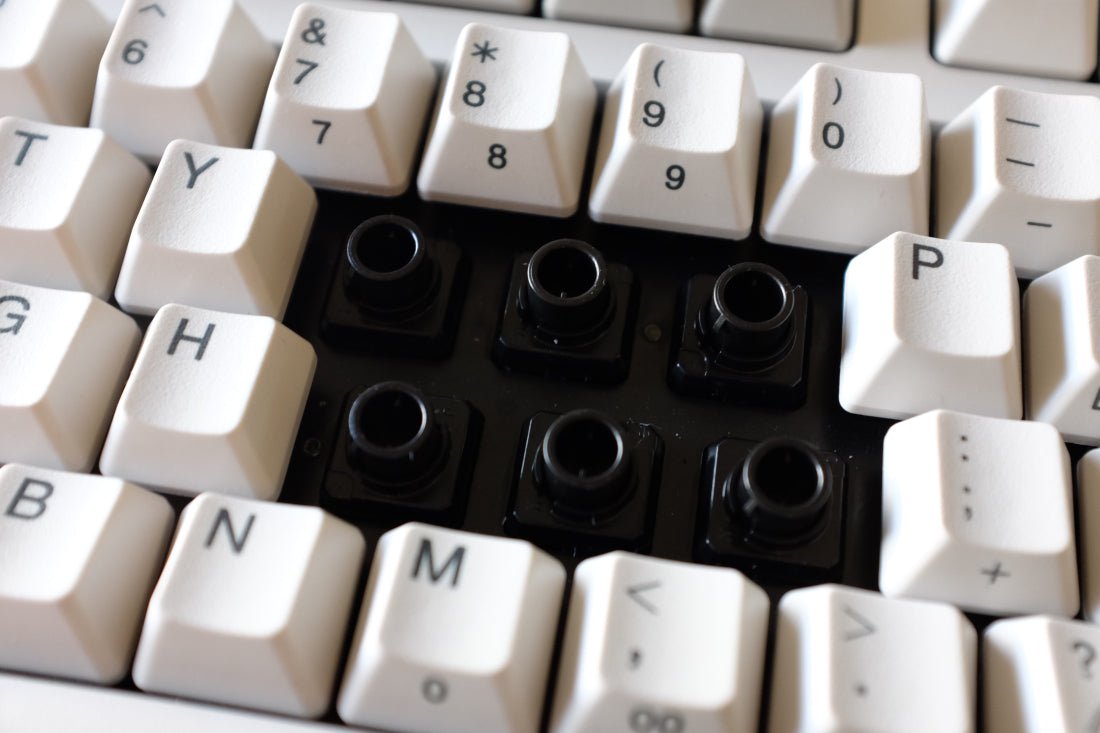

Switch topre là gì?

Trước khi vào bài viết mình xin giải thích một chút về mối liên hệ giữa tập đoàn Topre và Realforce.

Realforce là một thương hiệu con thuộc tập đoàn đa ngành nghề Topre. Vậy nên tất cả những tinh túy, những thứ mới nhất trên switch Topre đều được ưu ái dành cho bàn phím Realforce.

Giải thích đã xong, các bạn hãy cùng người viết tìm hiểu về switch Topre - loại switch "đặc dị" chuyên trị những đôi tay khó tính nhé!

Một-chiếc-switch-Topre

Cấu tạo

Mỗi chiếc switch Topre theo thứ tự từ trên xuống dưới gồm slider (thanh trượt), housing (vỏ switch), plate, màng cao su, lò xo cuộn hình nón và bảng mạch in. Tất cả switch có cấu tạo các bộ phận di chuyển riêng biệt nhưng bộ phận nhận tính hiệu của tất cả switch được gom thành 1, đó chính là bảng mạch in.


Phần màng cao su mang đến trở lực cho tay hay dễ hiểu hơn là quy định độ nặng của switch. Đồng thời màng cao su này còn mang đến cảm giác "soft-tactile" - dễ hiểu hơn thì cảm giác này khá giống với switch Cherry MX Brown. Ngoài ra một số bàn phím Topre còn có thể phân bố lực nhấn các switch trên từng vùng khác nhau với các độ nặng khác nhau nhằm tăng sự thoải mái cho người sử dụng, cụ thể ở đây là các phiên bản lực nhấn Variable.


Khi lò xo hình nón bị nén lại, cơ chế thụ cảm điện dung trên bảng mạnh in (Printed Circuit Board - PCB) cảm nhận được hành trình phím của bạn. Hệ thống mạch điện tử trên PCB thu thập dữ liệu nhận được từ các nhóm phím trên bàn phím và gửi về controller để xác định bạn có nhấn phím hay chưa. Thiết kế này cũng cho phép tính năng N-key rollover xuất hiện trên các bàn phím sử dụng switch Topre.


Tất cả các thanh ổn định (stabilizer) đều nằm bên trong bàn phím, thường là một phần của switch và kết nối thẳng với slider. Hầu hết các phím cần thanh ổn định được gắn ở giữa phím, trên nhiều bàn phím khác chỉ có phím spacebar là cần gắn thêm thanh ổn định 2 bên phím.

switch-topre
Cấu tạo một switch Topre.

Cảm giác gõ

Cảm giác gõ của switch Topre giống như màng cao su tinh chế, và bằng một cách nào đó nó lại giống như switch Cherry MX Red. Hành trình nhấn xuống rất mượt mà với một tactile bump (khấc) nằm ở đầu hành trình phím. Sau khấc đó, lực cản ngón tay của bạn gần như bằng 0 và làm bạn khó mà không nhấn phím xuống hết hành trình (bottom out). Thậm chí khi không quen nhấn switch Topre, bạn không thể nhận ra được điểm nhận phím nằm giữa hành trình phím. Switch Topre phát ra âm thanh "thock" dứt khoát khi nhấn hết hành trình phím cũng khi phím nảy về vị trí ban đầu.


Một vài phím Topre có lực nhấn rất nhẹ. Nhờ vào lực nhấn rất nhẹ và cảm giác tactile không rõ trên những phím nhẹ làm cho một số người dùng chưa quen sử dụng dễ bị nhấn nhầm và tốn thời gian làm quen hơn. Điều này dễ thấy nhất trên những bàn phím bố trí lực nhấn variable với lực nhấn được phân bổ khác nhau cho những ngón tay khác nhau. Tuy nhiên khi quen với điều này bạn sẽ nhận được cảm giác gõ thật sự nhẹ nhàng và tuyệt vời trên các bàn phím sử dụng switch Topre này.

Sản xuất tại Nhật Bản bởi tập đoàn Topre

Việc sản xuất switch Topre thật sự khó vì bảng mạch in chính là chiếc switch Topre, là thành phần quan trọng nhất và tinh hoa nhất trên những chiếc bàn phím sử dụng switch topre. Trên bảng mạch này có những mạch thụ cảm điện dung đặc biệt nên mỗi khi bạn nhấn phím xuống, 2 điện cực ép lại với nhau kết hợp cùng lò xo hình nón tạo nên một trường cảm ứng điện dung và lớp mạch này cảm ứng điện dung đó để gửi tín hiệu về controller và controller này sẽ xử lý tín hiệu xem bạn đã nhấn phím hay chưa.


Chính vì độ phức tạp cũng như cần khả năng gia công, chế tạo chính xác rất cao nên switch Topre được gia công hoàn toàn tại Nhật Bản bởi tập đoàn Topre - công ty mẹ của thương hiệu bàn phím Realforce. Vì vậy có thể nói chiếc switch có cấu tạo cầu kì, tinh xảo cũng như kì lạ như thế này chỉ có thể được tạo nên bởi người Nhật Bản.

Một số biến thể

switch-topre

Switch Topre cơ bản


Switch Topre cơ bản với nhiều loại lực nhấn. Các switch này thường được sử dụng trên bàn phím Realforce - được làm bởi Topre.

switch-topre

Switch short-throw


Được dùng trên các bàn phím Topre có kích thước nhỏ. Lực nhấn của switch này là 40g ± 15% sai số.

switch-topre-HHKB

Switch Topre 2 màu


Đây là loại switch được sử dụng trên các bàn phím HHKB (Happy Hacking Keyboard), trong hình là Type-S. Phần vỏ switch được đúc liền vào phần nhựa và chỉ có phần thanh trượt là có thể tháo rời được.

switch-topre

Switch Topre Hi-Pro


Như hình ảnh switch phía bên trái, switch Topre Hi-Pro cao hơn switch tiêu chuẩn và được sử dụng trên các bàn phím Realforce 108UG, 104UG và 104UK Hi-Pro cùng một số bàn phím khác được Topre gia công.

Linh kiện bên trong switch Topre

switch-topre

Màng cao su

Một màng su đã sử dụng rất lâu. Màng cao su trên switch Topre giúp tạo nên độ nảy của phím.

switch-topre

Plate và màng cao su

Bên dưới plate (bên phải) và các đệm cao su cùng lò xo hình nón (bên trái).

switch-topre

Plate và housing

Mặt cắt bên hông của plate có gắn housing đã được tháo ra khỏi mạch in (PCB).

mạch-topre

Mạch in (PCB)

Bên dưới 2 bảng mạch in được làm từ 2 nguyên liệu khác nhau: nhựa thủy tin epoxy (xanh) và giấy phenol (nâu).

mạch-topre

Điểm thụ cảm tín hiệu

Mạch giấy phenol (trái) và nhựa thủy tinh epoxy (phải).

mạch-topre

ĐIỂM THỤ CẢM TÍN HIỆU

Mạch giấy phenol (trái) và nhựa thủy tinh epoxy (phải).

switch-topre

Switch housing (vỏ switch)

Bên trái là vỏ switch Topre tiêu chuẩn, bên phải là bỏ switch Topre Hi-Pro.

switch-topre

Slider (thanh trượt)

Bên trái là thanh trượt của switch Topre Hi-Pro, bên phải là switch Topre tiêu chuẩn.

switch-topre

Lò xo

Lò xo bên trong switch (trái) và spacebar (phải). Lò xo bên trong switch có tác dụng như thành phần thụ cảm điện dung.

switch-topre

Các loại vít

Bên dưới một switch Topre short-throw và vỏ switch.

switch-topre

Keycap switch Short-throw

So sánh keycap tiêu chuẩn (ngoài cùng bên phải) với switch short-throw.

switch-topre

Cấu tạo switch short-throw

Toàn bộ các thành phần cấu tạo nên switch Topre short-throw (phải) và high-pro (trái).

switch-topre

Bên dưới switch short-throw

Bên dưới một switch Topre short-throw và vỏ switch.

switch-topre

Màng cao su

Màng cao su của switch Topre short-throw (bên trên) và tiêu chuẩn (dưới).

switch-topre

Mặt dưới màng cao su

Mặt dưới màng cao su switch Topre short-throw (góc dưới bên trái) và tiêu chuẩn (góc trên bên phải).

switch-topre

Mặt bên keycap và plate

Mặt dưới một tấm plate có housing và keycap short-throw ở trên.

switch-topre

Mặt dưới plate

Mặt dưới plate của switch Topre short-throw.

switch-topre

Lò xo hình nón

Mạch switch Topre short-throw và so sánh kích thước lò xo.

switch-topre

Vít

Vít PCB short-throw (trái) và vít PCB Topre tiêu chuẩn (phải).

switch-topre

Silent

Housing và slider switch Topre silent (trái) và tiêu chuẩn (phải).

switch-topre

Silent

Slidert của switch Topre silent (trái) và tiêu chuẩn (phải). Các switch Topre silent được trang bị đệm bằng foam giúp giảm tiếng ồn trên slider.

switch-topre

Đệm o-ring

Các đệm o-ring bằng foam trên các phiên bản switch Topre silent giảm âm thanh keycap chạm vào housing để giảm độ ồn.
